В процессе ведения сельского хозяйства все, что может облегчить работу, ценится высоко. Это не самый легкий труд, но он честный и благодарный – земля всегда хорошо отплачивает тем, кто работает на прицепа ней, засучив рукава.

Хороший урожай всегда радует хорошего хозяина, но что бы его добиться, нужен труд и смекалка, особенно, что касается техники.

Обойтись без нее очень сложно, особенно, когда дело касается больших объемов работы, как в начале сезона полевых работ, так и в конце, во время сбора урожая.

Поэтому, ради экономии и облегчения труда многие земледельцы приобретают мотоблоки – технику, которая во много раз дешевле тракторов, но практически не уступает им в функционале и полезности.

Не смотря на то, что их мощность и меньше, а основа конструкции – одна ось, их уже давно научились приспосабливать под хозяйственные нужды, для того, что бы добиваться максимальной пользы и производительности.

Именно для того, что бы превратить мотоблок в универсальный инструмент, который сможет облегчить множество задач, сделает работу легче и принесет массу пользы, ниже будет описано, как самому сделать самодельный прицеп для мотоблока.

Сам процесс займет всего несколько дней, а при наличии всего необходимого инструмента и материалов и того меньше. Но результат будет просто замечательным – сфера применения модифицированной техники сразу же возрастет.

Вы сможете экономить намного больше времени и сил, не говоря уже о деньгах, ведь располагая своим личным транспортом для перевозки груза, отпадет необходимость пользоваться чужими услугами – вы сможете сделать все самостоятельно. При этом все расходы сократятся до всего лишь, покупки топлива.

И таким образом, в любое время суток на протяжении всего года, вы будете иметь в своем распоряжении незаменимого помощника во всех работах, связанных с домашним хозяйством, полевыми работами и грузовыми перевозками, хоть и на не очень большие расстояния, но большого объема.

Содержание

Устройство

Прицеп для мотоблока, это, по сути, современная вариация брички для лошадиной упряжки – принцип работы фактически тот же.

Мотоблок используется в качестве привода, а к нему присоединяется прицеп, с помощью дышла. В данном случае может быть использован самый разный мотоблок, например, Кайман 320, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза. Функционал такого приспособления также остался без изменений – прицеп пригоден для перевозки грузов: урожая, дров, тещи.

Притом его грузоподъемность на высоте, благодаря специфике работы мотоблока, который может тянуть большие грузы на низких оборотах.

Прицеп представляет собой монолитную конструкцию – коробка со стенками из дерева, с крепко сваренным каркасом из уголков.

Она размещается на жестком каркасе, на рессорах, как на лафете, и присоединяется к мотоблоку на особое шарнирное крепление.

Устройство прицепаУстройство прицепа

Также, как заводы, так и народные умельцы, изготавливают прицеп самосвал для мотоблока – конструкцию, которая очень похожа на обычный прицеп, но с модификацией, которая позволяет проводить разгрузку посредством откидывания ящика.

Хоть такой прицеп и сложнее изготовить, а уже готовый заводской вариант стоит намного дороже, такая модификация, все же намного удобней и практичней, чем простой прицеп.

Что касается покупки готового прицепа, изготовленного на фабрике или в цехе — в ней нет необходимости, ведь вы можете самостоятельно изготовить это приспособление из подручных материалов.

В этом нет ничего сложного, особенно – для обладателя прямых рук, которыми, без сомнения обладает каждый, кто занимается ведением хозяйства.

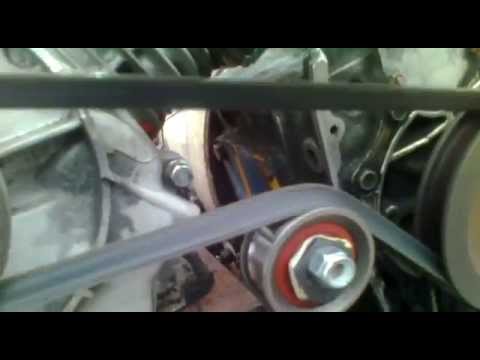

Более подробно о прицепе для мотоблока своими руками смотрите на видео:

Необходимые материалы

Для того, что бы собрать хороший прицеп, нужно в первую очередь детально изучить чертеж. Хорошая ориентированность в предстоящей работе – это уже половина дела.

К тому же, знание чертежа позволит намного лучше сориентироваться в предстоящей работе, и возможно, облегчит работу над некоторыми сложными узлами, как например шарнир, соединяющий мотоблок с прицепом. Всегда лучше знать наперед, с чем придется столкнуться.

Что же касается самых удачных вариантов конструкции, где минимизированы расходы материалов, а схема доведена до идеала, это прицепы для мотоблока «Нева» своими руками, чертежи которых очень распространены в сети.

Прицеп для мотоблока НеваПрицеп для мотоблока Нева

Что же касается необходимого инструмента и материалов, которые понадобятся для изготовления прицепа, самые необходимые, без которых невозможно обойтись, это:

  • Колеса. Подойдет любые, большого диметра. Это могут быть как колеса от мотоколяски, так и автомобильные.
  • Ось. Очень хорошо, если ось будет вместе с родными колесами. В таком случае, не понадобится их дополнительная настройка.
  • Лонжероны поперечного типа. Это самый обычный уголок, размером 4040, толщиной 4 миллиметра – он подойдет идеально.
  • Лонжероны продольного типа, для которых нужен такой же уголок.
  • Корпус продольного шарнира. В этом случае лучше всего подойдет труба 584 миллиметра. Брать больше не стоит, поскольку она будет просто более тяжелой, но никак не повлияет на прочность конструкции.
  • Усиливающая поперечина. Это тот же железный уголок 4040, толщиной 4 миллиметра.
  • Подкосы заднего типа – труба размером 5025.
  • Подкосы переднего типа – аналогичная труба.
  • Стойки, на которых будет крепиться сидение.

Инструкция

Перед тем, как сделать прицеп для мотоблока Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна вам стоит учесть, что чем легче он будет, тем лучше для вас. В среднем такой прицеп может выдержать 400-500 килограмм веса, перегруз – уже дополнительная нагрузка на не очень мощный двигатель, что чревато последствиями.

Поэтому, на тот случай, если перегрузки все же не избежать, пускай лучше будет небольшой запас, в виде экономии на весе самой конструкции. Еще один немаловажный момент – сварочный аппарат.

На сварочных швах любая металлическая конструкция держится намного прочнее, чем на саморезах.

Хотя они также нужны, для крепежа элементов кузова – досок и балок, в том случае если вы решили использовать дерево, или жести, если металл вам больше по душе. Но в других соединениях их применение крайне не желательно, особенно в несущем каркасе.

Для того что бы изготовить хороший и надежный каркас не обязательно опираться на чертежи. Размеры стоит подбирать, исходя из практичности, по личному усмотрению. В первую очередь нужно изготовить именно каркас, к которому впоследствии крепиться водило.

Инструкция по изготовлению прицепаИнструкция по изготовлению прицепа

Раму стоит усилить металлическими уголками, которые придадут ей дополнительную прочность. Далее, к раме кренятся борта, которые могут быть, как наглухо заваренными, так и откидными. Глухие намного крепче откидных бортов, но в том случае если это не самосвал, весь груз придется выгружать через них.

Обязательно прикрепите к бортам петли. Они помогут зафиксировать объемный груз – при наклонах и резких маневрах он не будет вываливаться.

Ходовая часть, это самый важный узел всей конструкции прицепа.

Во время ее монтажа сит быть максимально внимательным и ни в коем случае не спешить, поскольку очень скоро придется переделывать все заново. В первую очередь нужно подготовить ось. Это может быть ось с колесами, но если таковой не имеется, подойдет стержень диаметров 30 миллиметров.

Ось с помощью сварки и уголков крепится в нескольких точках – к лонжеронам и продольному шарниру. Также, стоит использовать уголковые опоры, для максимальной фиксации оси, здесь же стоит позаботиться о том, как сделать тормоза на прицеп, они очень пригодятся в будущем.

О том, как сделать сцепку для прицепа стоит подумать заблаговременно, поскольку существует множество вариантов решения этой проблемы. Но можно использовать наиболее оптимальный вариант – шарнирное соединение, которое позволит добиться наибольшей маневренности.

Сцепка для прицепаСцепка для прицепа

Также, стоит учитывать тот факт, что большинство поверхностей, по которым будет двигаться мотоблок с прицепом – неровности. Поэтому прекрасным решение станет создание консоли, которая позволит осям прицепа и мотоблока двигаться независимо друг от друга. Она будет состоять из нескольких частей.

Первая – держак, который должен закрепляться в кронштейне навесного оборудования мотоблока. Идеальный пример того, какую форму ему лучше всего придать, это аналогичная деталь в окучнике. В данном случае очень важно повторить ее форму именно в размерах.

Консоль прицепаКонсоль прицепа

Вторая часть – это своеобразная ось, закрепленная подшипниками, которая в закрепленном положении свободно вращается относительно кронштейна. Дышло крепится в корпусе продольного шарнира с помощью упорно кольца. В результате получается своеобразная независимая подвеска, которая многократно облегчает управление.

Что же касается ее надежности, то здесь стоит как можно лучше укрепить ее с помощью ребер жесткости во всех местах соединений. Таким образом, даже во время перегрузок вы обезопасите себя от внезапной поломки по цельному металлу, или шву сварки. В конце работы, на уже почти готовый прицеп крепятся седло и упор для ног водителя.

В изначальном варианте рамка седла накрепко приварена к его стойке, которая, в свою очередь жестко сидит на раме. Но для того, что бы сделать место комфортней, можно проявить немного фантазии и снабдить конструкцию пружинами.

Таким образом, время проведенное сидя во время тряски, по не самым хорошим дорогам, не будет отзываться болью в конце рабочего дня.

Дополнительные советы и предупреждения

В качестве материалов для отделки кузова можно использовать крашенную или цинкованную жесть, пластик. Жесть будет служить очень долго, а оцинковка не предрасположена к коррозии. Правда, со временем она очень сильно прогибается, из-за малой толщины, а с крашеной жести слезает краска.

Но в качестве альтернативы листам обычной стали она хорошо подходит. То же касается и пластика — это очень дешевый материал, относительно стоимости металла. Он не гниет и достаточно гибкий, что бы выдержать большой вес. Но в тоже время пластик достаточно хрупкий на удар.

Снегоход — это очень функциональное и практичное средство передвижения по зимнему бездорожью. Снегоходы Поларис — надежные и практичные машины на все случаи жизни.

Ручной помповый опрыскиватель — это приспособление для ухода за растениями, для окропления посадок водой и их полива. Перейдя по ссылке ознакомитесь с различными видами ручных помповых опрыскивателей.

Забота о здоровье растений – залог качественного урожая, и здесь важно вовремя провести профилактику борьбы с болезнями и вредителями, поражающими садовые и огородные культуры. Тут все о вашем незаменимом помощнике — опрыскивателе для сада и огорода.

Неосторожно бросив полено можно проделать дыру в днище или бортике, которую уже не заделать – придется менять всю панель. Для того, что бы сделать управление мотоблоком с прицепом удобнее, стоит брать во внимание центр тяжести всего транспортного средства.

Прицеп для мотоблокаПрицеп для мотоблока

Чем ближе он к рулевому колесу, тем проще осуществить поворот и объехать препятствие на дороге. Но для того, что бы манипуляции с центром тяжести были возможны, в принципе, необходимо сместить его на самом прицепе в сторону крепления.

Это действие, вместе с правильной загрузкой прицепа сделает управление проще и уменьшит нагрузку на само соединительное крепление. Еще один вариант боится правильного центра тяжести – изготовить двух осевой прицеп.

В нем не важно, где будет расположен наибольший вес, над осью или нет, поскольку вместо двух упоров здесь присутствует четыре.

Принципиальных различий в конструкциях прицепов с одной и с двумя осями нет, но некоторые нюансы все же присутствуют: рама требует дополнительного усиления посередине, особенно если прицеп длиннее, чем назначено по инструкции.

Потребуются дополнительные модификации колес – рессоры могут оказаться слишком жесткими для такого прицепа, что приведет к плохому управлению на плохой, разбитой грунтовой дороге и в межсезонье, когда грунтовка превращается в грязь.

Но все-таки, с количеством осей увеличивается грузоподъемность и полезный объем.

Заключение

Как видно на многих фото в сети, мотоблоки оснащены прицепами разных видов, форм и конструкций. Это совсем не новинка, а уже давно полноценно используемый способ извлечь пользу из хорошей техники. Все, что нужно для полноценного прицепа можно найти под рукой – профиль, трубы и даже колеса.

Что же касается более «тонких» деталей, таких, например, как части ходовой – их можно приобрести отдельно.

В любом случае экономия будет намного большей, чем покупать уже готовый заводской прицеп.

Тем более, что прицеп покупается для работы, и по сути, его внешний вид не играет особой роли, чего не скажешь о его стоимости – это цена всех материалов вместе с наценкой. Совсем другое дело — домашняя мастерская, в которой нужно потратить всего несколько дней, на то что бы собрать полноценный прицеп.

Его нужно всего лишь ошкурить и покрасить – все, он готов к работе, в его конструкцию изначально внесены все необходимые изменения, которые могут сделать его удобнее, а все места, в которые подвергаются наибольшим нагрузкам, максимально укреплены, утолщены и смазаны.

Сидение подобрано так, что бы у водителя не болели руки, упор для ног тешит взгляд и привлекает домашним уютом, при том, деньги сэкономлены, а прекрасное обновление уже в рабочем строе, приносит пользу своему владельцу.
