Замена крестовины рулевого вала своими руками

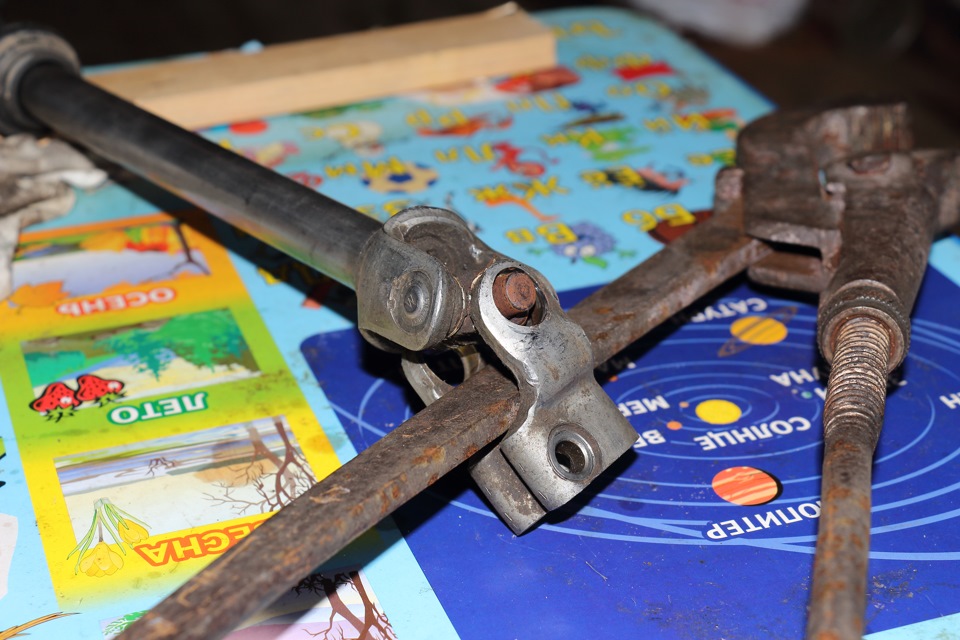

Крестовина рулевого вала

Здравствуйте, уважаемые автолюбители! Рулевое управление машины - это не только набор деталей и механизмов, которые позволяют задавать необходимое водителю направление движения, а в большей степени узел, отвечающий за безопасность всех, кто находится в салоне.

Неисправности рулевого управления очень часто становятся причинами тяжелых аварий, при которых могут пострадать, помимо вас (не дай Бог) и другие участники дорожного движения.

Хороший водитель всегда реагирует на малейшие изменения в работе механизмов машины, а в случае если дают сбой органы управления, реакция должна быть незамедлительной.

Высказывая свои подозрения о поломке рулевого управления от специалиста автосервиса часто можно услышать фразу, - неисправна крестовина рулевого вала. Подобную неисправность несложно диагностировать и устранить самостоятельно.

Назначение и устройство крестовины рулевого вала

Замена крестовины

Все, кто знаком с устройством  ВАЗовской «классики» знают, что вал рулевого управления соединяется, непосредственно с валом червяка и никаких более сочленений в этой конструкции нет.

Более новые модели авто имеют такое устройство ходовой части и кузова, что рулевой вал должен иметь в определённом месте угол наклона вниз. Крестовина рулевого вала как раз и предназначена для вала того, чтобы передать крутящий момент от отрезка вала в салоне, к отрезку вала или шестерне реечного механизма (червяка) в моторном отсеке.

Рулевые валы некоторых отечественных и импортных автомобилей имеют даже по две крестовины. Сделано это для возможности регулирования рулевого колеса по высоте.

В принципе, конструкция крестовины очень проста. Собственно крестовина из прочной стали с четырьмя шипами, на которые насаживаются обоймы игольчатых подшипников. Сами обоймы вставляются в кронштейн (вилку), который и соединяется с шлицевыми концевиками валов. Подшипники имеют уплотнения из маслостойкой резины.

Крестовины рулевого вала Замена рулевой крестовины

Когда необходима замена крестовина рулевого вала

О том, что необходимо обратить внимание на состояние подшипников крестовин рулевого управления, могут указать следующие признаки:

  • к вращению рулевого колеса приходится прилагать чрезмерные усилия;
  • увеличение угла свободного хода руля или запоздалое срабатывание колёс на повороты руля;
  • неравномерное вращение руля, рывки, «закусывания»;
  • посторонний стук, скрежет, шум при маневрировании и преодолении неровных участков дороги.

Дело заключается в том, что на карданное сочленение, особенное то, которое находится в моторном отсеке, постоянно отказывается негативное воздействие: вибрация, изменение температуры, трение, повышенная влажность.

Всё это со временем приводит к потере эластичности и утрате резиновых уплотнений. Вытекшая и высохшая смазка предоставляет большое поле деятельности для пыли и влаги. Иглы подшипников очень быстро покрываются коррозией и изнашиваются.

Порядок замены крестовины рулевого вала

Ремонт крестовины, по сути своей, не производится (!) Дело это бессмысленное. Ремонт заключается в замене старой крестовины новой вместе со всеми подшипниками. Крестовины в продажу выставляются именно в таком комплекте.

Крестовина рулевого вала снимается достаточно просто по следующему алгоритму:

  • рулевой вал устанавливается таким образом, что обеспечить доступ к болтам, обжимающим верхний и нижний кожух вилок крестовины;
  • болты на верхней и нижней вилках необходимо полностью открутить и извлечь;
  • передвигая блок крестовины по шлицам, сначала снимаем с одного конца вала, а затем с другого (иногда для этого придётся снять рулевую колонку, что тоже полезно для проверки состояния подшипника).

Обоймы подшипников, как правило, закрепляют кернением, что элементарно устраняется при помощи маленького зубила или дрели с тонким сверлом. Затем обоймы в тисках поочерёдно выпрессовываются.

Сборка узла происходит в обратном порядке, но важно помнить, что обоймы подшипников запрессовываются в вилки только снаружи до полного погружения. Не забываем нанести новое кернение для фиксации подшипников. И, таким образом, ремонт крестовины рулевого вала можно считать законченным.
